نظرة عامة
تُستخدم صناديق المجمعات الكهروضوئية في أنظمة توليد الطاقة الكهروضوئية لتقليل عدد الكابلات التي تربط الوحدات الكهروضوئية بالمحولات. وتتم حمايتها بواسطة قواطع كهربائية خاصة بالطاقة الكهروضوئية، وقواطع دوائر وكاشطات للتوهجات، مما يعزز الموثوقية ويسهل صيانة النظام.
يمكن للمستخدمين توصيل عدد محدد من وحدات الطاقة الكهروضوئية المتطابقة على التوالي لتشكيل سلسلة بناءً على نطاق جهد الدخل المستمر للعاكس. ثم يتم توصيل عدة سلاسل بصندوق الجمع الخاص بالمصفوفة والمحمي من التداخلات العابرة. ويتم حماية الإخراج بواسطة أجهزة إيقاف التيار وأجهزة إخماد التداخلات، مما يبسط عملية الاتصال بالعاكسات اللاحقة.
المعلمات التقنية الرئيسية
|
العنصر |
FLX-DC |
|
المعلمات الكهربائية |
|
|
جهد التيار المستمر للنظام |
250/500/750/1000/1500 |
|
التيار المدخل لكل قناة |
10 أمبير ~ 30 أمبير |
|
عدد قنوات الإدخال |
2 إلى 24 قناة |
|
أقصى تيار تبديل للإخراج |
20A إلى 630A |
|
عدد قنوات الإخراج |
1/2/3/4/5/6 |
|
حماية من الصواعق |
|
|
فئة الاختبار |
حماية 11 قطبية |
|
التيار التفريغي الاسمي |
20kA |
|
أقصى تيار تفريغ |
40kA |
|
مستوى حماية الجهد |
3.8kV |
|
أقصى جهد تشغيل مستمر |
1500V |
|
تكوين القطب |
2P، 3P، 4P |
|
الميزات الهيكلية |
وحدات المكونات الإضافية |
|
النظام |
التصنيف |
|
درجة الحماية |
IP65 |
|
مفتاح الإخراج |
قاطع دارة تيار مستمر (قياسي) / فاصل دوراني لتيار مستمر (اختياري) |
|
MC4/موصل مقاوم للماء |
اختياري |
|
فيوز DC للألواح الكهروضوئية |
القياسية |
|
جهاز حماية من زيادة الجهد للتيار المستمر في الخلايا الكهروضوئية |
القياسية |
|
وحدة المراقبة |
اختياري |
|
دايود مضاد للعكس |
اختياري |
|
مادة التغليف |
فولاذ مدلفن على البارد مع طلاء مسحوق، فولاذ مقاوم للصدأ، ألياف زجاجية (SMC)، علبة بلاستيكية (ABS) |
|
طريقة التثبيت |
Wall-mounted |
|
درجة حرارة التشغيل |
-25°C إلى +55°C |
|
الارتفاع |
2000 m |
|
الرطوبة النسبية المسموح بها |
0 إلى 95%، بدون تكثف |
الميزات الرئيسية
- يُصنَع جسم الخزانة من صفائح فولاذية مجلفنة بالغمس الساخن، مما يضمن هيكلًا آمنًا وموثوقًا بقوة ميكانيكية كافية. وهذا يضمن عدم حدوث اهتزازات أو تشوهات أثناء تركيب المكونات أو أثناء التشغيل.
- بدرجة حماية IP65، يوفر مقاومة للماء والغبار والصدأ ورذاذ الملح، مما يلبي متطلبات التركيب في الأماكن الخارجية. ويمكنه توصيل ما يصل إلى 24 مصفوفة كهروضوئية بشكل متزامن.
- تُحمى الأطراف الموجبة والسالبة لكل سلسلة خلايا كهروضوئية بواسطة فيوزات مخصصة للخلايا الكهروضوئية. تتم مطابقة قواعد الفيوزات والفيوزات لاستخدامها، مما يقلل من تكاليف الصيانة طويلة الأجل لأصحاب الممتلكات ويوفر الحماية الفعالة لموظفي الصيانة.
- تُجهَّز شريط التوزيع الخاص بمخرج التيار المستمر بواقيات مخصصة ضد ارتفاع الجهد للألواح الكهروضوئية. وهو يوفر حماية قوية من ارتفاعات الجهد للوصلات الموجبة إلى الأرض، والسالبة إلى الأرض، والموجبة إلى السالبة.
- تضم صندوق المجمع وحدة مراقبة ذكية معيارية تكتشف التيار، والجهد الناتج، ودرجة حرارة الغلاف، وحالة مانع الصواعق، وحالة قاطع الدائرة لكل مجموعة من الوحدات؛
- تتميز وحدة المراقبة الذكية بشاشة رقمية قادرة على عرض التيار والجهد والطاقة ودرجة الحرارة وعنوان الجهاز ومعرّف الجهاز مباشرةً على الوحدة؛ تستهلك وحدة المراقبة الذكية بالكامل لصندوق المجمعات المعيارية أقل من 4 واط من الطاقة مع دقة قياس تبلغ 0.5%.
- يدعم طرقًا متعددة لنقل البيانات عن بُعد، ويوفر واجهات RS485 والشبكة اللاسلكية ZigBee. كما تحتوي منافذ الاتصال على حماية مدمجة ضد التداخلات الكهربائية لحماية واجهات الأجهزة.

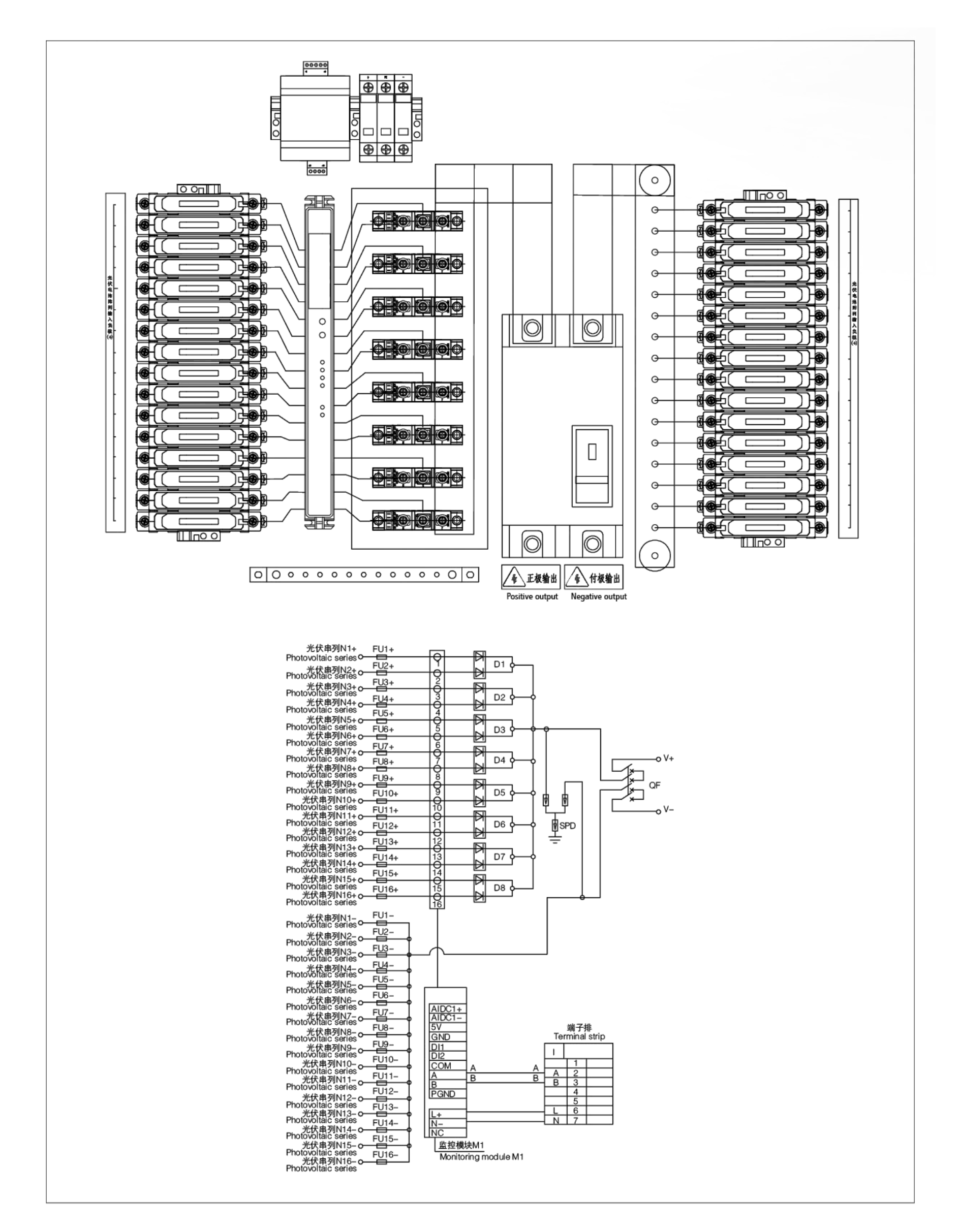

مخطط توصيلات صندوق المجمع ورسم التخطيط
