محطة فرعية سابقة التجهيز FB (الطراز الأمريكي)
تفاصيل المنتج
نظرة عامة
يضم هذا المنتج تقنيات دولية متطورة مع التكيف مع الظروف المحلية. تتميز الوحدة بأكملها بأبعاد مدمجة، وتركيب وصيانة مبسطَين، وضوضاء منخفضة، وخسائر ضئيلة، وتصميم مضاد للسرقة، وقدرة قوية على التعامل مع الأحمال الزائدة، وحماية شاملة. وهو مناسب للمجتمعات السكنية الجديدة، والأحزمة الخضراء، والحدائق، والمحطات، والفنادق، ومواقع البناء، والمطارات، والمواقع المماثلة.
المحطة الفرعية الجاهزة من نوع الصندوق من FB (الطراز الأمريكي) مناسبة لشبكة الطاقة الدائرية بجهد 10 كيلوفولت، أو لتغذية الطاقة ذات المصدر المزدوج، أو لأنظمة تغذية الطاقة الطرفية، حيث تعمل كجهاز لتحويل الطاقة، والقياس، والتحكم بالتعويض، والحماية.
هذا المنتج يتوافق مع المعايير التالية: GB/T17467-1998 "المحطات الفرعية الجاهزة ذات الجهد العالي والمنخفض"؛ DL/T537-93 "الشروط الفنية لطلب محطات فرعية من نوع الصندوق بجهد 6-35 كيلو فولت".

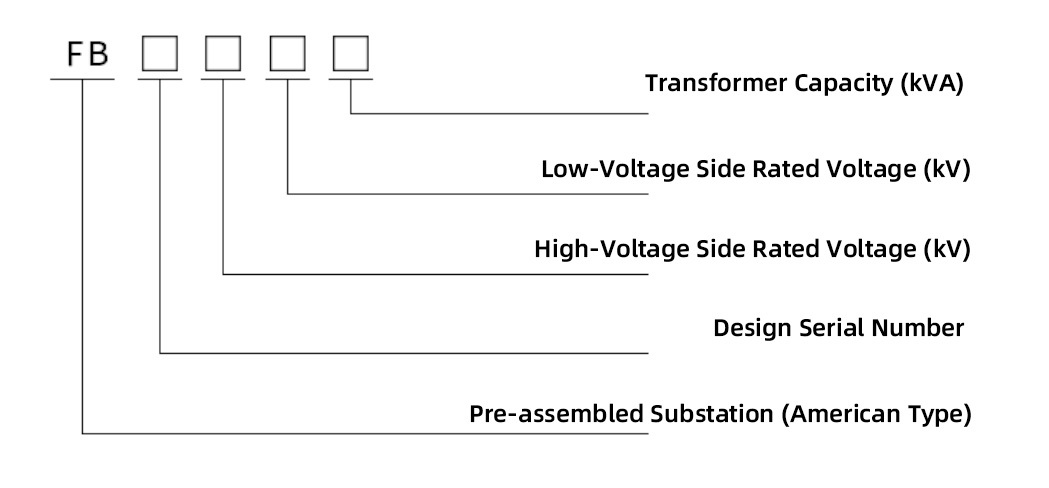

معنى النموذج
شروط التشغيل
- الارتفاع: لا يتجاوز 1000م
- درجة الحرارة المحيطة: من -35℃ إلى +40℃
- الرطوبة النسبية: المتوسط اليومي ≤95%، المتوسط الشهري ≤90%
- مكان التثبيت: مناطق خالية من مخاطر الحريق والانفجارات والغازات المسببة للتآكل، مع تهوية كافية؛ انحدار الأرض ≤3°.
الميزات والخصائص
- تصميم معزول بالكامل، مختوم بالكامل، ومنخفض الصيانة يضمن السلامة الشخصية الموثوقة
- هيكل مدمج بحجم يبلغ فقط من 1/3 إلى 1/5 من محطات التحويل الأوروبية المماثلة، ويتميز بارتفاع منخفض.
- التصميم المعياري المقسم يمنع تلوث الزيت داخل خزان المحول
- الحماية الكاملة بنظام الصمامات المزدوجة على جانب الجهد العالي تقلل التكاليف بشكل ملحوظ
- مناسب لكل من شبكات الحلقات والتطبيقات الطرفية؛ تدعم رؤوس الكابلات الإدخال/الإزالة الطارئة تحت تيار حمل يبلغ 200 أمبير
- يوفر الغلاف الفولاذي المقاوم للصدأ عزلًا حراريًا وتبديدًا للحرارة
- تتضمن جهة الجهد المنخفض حماية إلكترونية ضد فقدان الطور؛ حيث تفصل بسرعة مفتاح الدخول الرئيسي فور اكتشاف جهد غير طبيعي في النظام.
- مفتاح الأحمال العامل بالزيت من جهة الجهد العالي يدعم التشغيل الآلي، ما يضع الأساس لأتمتة التوزيع
- تستخدم محولات من سلسلة S11 مغمورة بالزيت أو ذات أداء أعلى من سلسلة S13
المواصفات الفنية
|
العنصر |
الوحدة |
المعلمة |
|
الجهد المقنن |
كيلوفولت |
10/0.4 (جهد عالي/جهد منخفض) |
|
الجهد التشغيلي الأقصى التردد المصنّف السعة المقدرة جهد تحمل تردد الطاقة لمدة دقيقة |
كيلوفولت |
12 (جانب الجهد العالي) |
|
هرتز |
50 |
|
|
كيلوفولت-أمبير |
50-1600 |
|
|
كيلوفولت |
42 |
|
|
جهد ضربة البرق |
كيلوفولت |
75 |
|
طريقة التبريد |
|
مغمور بالزيت ومُبرَّد ذاتيًا |
|
قدرة كسر فيوز احتياطي عالي الجهد |
كأ |
50 |
|
قدرة كسر الفيوز المدمج |
كأ |
2.5 |
|
درجة الحرارة المحيطة |
درجة مئوية |
-35 إلى +40 |
|
ارتفاع درجة حرارة الملف المسموح به |
درجة مئوية |
65 |
|
تنظيم الجهد بدون حمل |
|
±5% أو ±2×2.5% |
|
مستوى الضوضاء |
ديسيبل |
50 |
|
درجة الحماية |
|
IP33 |
|
العنصر |
الوحدة |
مفتاح التحميل FKN12-12 |
مفتاح تحميل فراغي FZN25-12 |
|
الجهد المقنن |
كيلوفولت |
10 |
|
|
أقصى جهد تشغيلي |
كيلوفولت |
12 |
|
|
التردد المقنن |
هرتز |
50 |
|
|
التيار المقنن |
أ |
630 |
|
|
القدرة القصوى للقطع |
أ |
630 |
|
|
الاستقرار الحراري للتيار (متوسط التربيع) |
kA/s |
20/2 |
20/4 |
|
التيار الديناميكي للاستقرار |
كأ |
50 |
50 |
|
تيار الإغلاق بالدائرة القصيرة (الذروة) |
كأ |
50 |
50 |
|
دورات الفصل عند الحمولة الكاملة |
دورات |
2000 |
10000 |
|
الحياة الميكانيكية |
دورات |
2000 |
10000 |
|
جهد تحمل التردد الكهربائي (المرحلة إلى المرحلة والمرحلة إلى الأرض) |
كيلوفولت |
42 |
42 |
|
جهد ضربة البرق (بين الأطوار وبين الطور والأرض) |
كيلوفولت |
75 |
75 |
