Detalles del producto
Descripción general
Las cajas combinadoras fotovoltaicas se utilizan en sistemas de generación de energía fotovoltaica para reducir la cantidad de cables que conectan los módulos fotovoltaicos a los inversores. Protegidas por fusibles fotovoltaicos especializados, interruptores automáticos y descargadores de sobretensiones, mejoran la confiabilidad y facilitan el mantenimiento del sistema.
Los usuarios pueden conectar un número especificado de módulos fotovoltaicos idénticos en serie para formar una cadena, según el rango de voltaje de entrada CC del inversor. Luego, múltiples cadenas se conectan a la caja combinadora con protección contra sobretensiones del conjunto. La salida está protegida por descargadores de sobretensión y disyuntores, lo que simplifica la conexión a los inversores aguas abajo.
Parámetros Técnicos Clave
|
Artículo |
FLX-DC |
|
Parámetros Eléctricos |
|
|
Voltaje de CC del sistema |
250/500/750/1000/1500 |
|
Corriente de entrada por canal |
10A ~ 30A |
|
Número de canales de entrada |
2 a 24 canales |
|
Corriente de conmutación de salida máxima |
20A ~ 630A |
|
Número de Canales de Salida |
1/2/3/4/5/6 |
|
Protección contra sobretensiones |
|
|
Categoría de prueba |
Protección de 11 polos |
|
Corriente de Descarga Nominal |
20kA |
|
Corriente de Descarga Máxima |
40kA |
|
Nivel de Protección de Voltaje |
3.8kV |
|
Voltaje Máximo de Operación Continua |
1500V |
|
Configuración de Pólo |
2P, 3P, 4P |
|
Características estructurales |
Módulos de plug-in |
|
Sistema |
Clasificación |
|
Calificación de protección |
IP65 |
|
Interruptor de salida |
Interruptor de corriente continua (estándar)/Seccionador rotativo de corriente continua (opcional) |
|
Conector MC4/Impermeable |
Opcional |
|
Fusible PV DC |
Estándar |
|
Protector contra sobretensiones PV DC |
Estándar |
|
Módulo de monitoreo |
Opcional |
|
Diodo Anti-Reversa |
Opcional |
|
Material del recinto |
Acero laminado en frío con recubrimiento en polvo, Acero inoxidable, Fibra de vidrio (SMC), Caja de plástico (ABS) |
|
Método de montaje |
Wall-mounted |
|
Temperatura de operación |
-25°C a +55°C |
|
Altitud |
2000 m |
|
Humedad Relativa Permisible |
0~95%, sin condensación |
Características principales
- El cuerpo del gabinete está fabricado con chapa de acero galvanizado en caliente por inmersión, lo que asegura una estructura segura y confiable con suficiente resistencia mecánica. Esto garantiza que no haya temblores ni deformaciones durante la instalación o el funcionamiento de los componentes.
- Con un grado de protección IP65, ofrece resistencia al agua, al polvo, al óxido y a la niebla salina, cumpliendo con los requisitos de instalación en exteriores. Puede conectar simultáneamente hasta 24 matrices fotovoltaicas.
- Los terminales positivo y negativo de cada cadena fotovoltaica están protegidos por fusibles fotovoltaicos dedicados. Las bases de fusibles y los fusibles están adaptados para su uso, lo que reduce los costos de mantenimiento a largo plazo para los propietarios y protege eficazmente al personal de mantenimiento.
- La barra colectora de salida de CC está equipada con descargadores de sobretensiones fotovoltaicos dedicados. Proporciona una protección robusta contra sobretensiones para conexiones positivas a tierra, negativas a tierra y positivas a negativas.
- La caja combinadora incorpora una unidad modular de monitoreo inteligente que detecta la corriente, el voltaje de salida, la temperatura del gabinete, el estado del descargador de sobretensiones y el estado del disyuntor para cada cadena de módulos;
- La unidad de monitoreo inteligente cuenta con una pantalla digital capaz de mostrar directamente en la unidad la corriente, el voltaje, la potencia, la temperatura, la dirección del dispositivo y el ID del dispositivo; toda la unidad modular de monitoreo inteligente para caja combinadora consume menos de 4 W de potencia con una precisión de medición del 0,5%.
- Admite múltiples métodos de transmisión remota de datos, proporcionando interfaces RS485 y ZigBee inalámbricas. Los puertos de comunicación incorporan protección integrada contra sobretensiones para salvaguardar las interfaces del dispositivo.

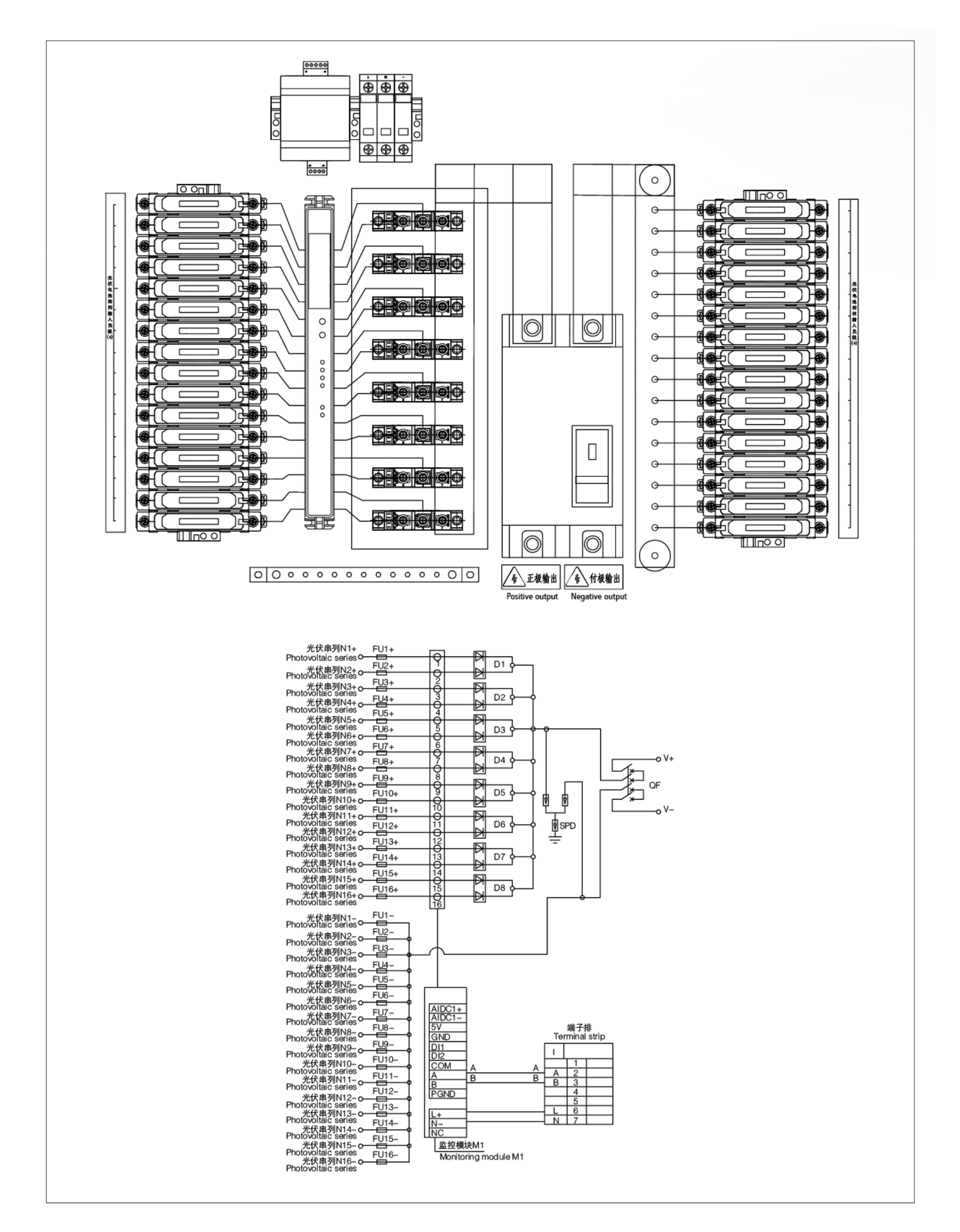

Diagrama de cableado y diagrama de disposición de la caja combinadora de DC
