Subestación prefabricada FB (estilo americano)
Detalles del producto
Descripción general
Este producto incorpora tecnologías internacionales avanzadas mientras se adapta a las condiciones locales. La unidad completa cuenta con dimensiones compactas, instalación y mantenimiento simplificados, bajo nivel de ruido, pérdidas mínimas, diseño antirrobo, sólida capacidad de sobrecarga y protección integral. Es adecuado para nuevas comunidades residenciales, cinturones verdes, parques, estaciones, hoteles, sitios de construcción, aeropuertos y lugares similares.
La Subestación Tipo Caja Prefabricada FB (Estilo Americano) es adecuada para redes de suministro eléctrico en anillo de 10 kV, sistemas de suministro eléctrico con fuente dual o sistemas de suministro eléctrico terminales, actuando como dispositivo para transformación de energía, medición, control de compensación y protección.
Este producto cumple con las siguientes normas: GB/T17467-1998 «Subestaciones prefabricadas de alta y baja tensión»; DL/T537-93 «Condiciones técnicas para el pedido de subestaciones tipo caja de 6-35 kV».

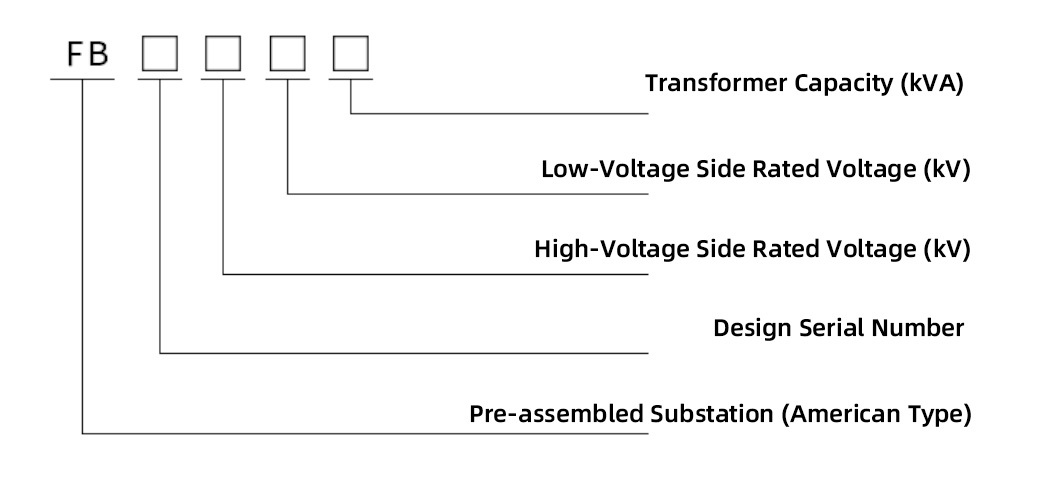

Significado del modelo
Condiciones de operación
- Altitud: No superior a 1000 m
- Temperatura ambiente: -35℃ a +40℃
- Humedad relativa: Promedio diario ≤95%, promedio mensual ≤90%
- Lugar de instalación: Áreas libres de riesgos de incendio, explosión, gases corrosivos, con ventilación adecuada; inclinación del terreno ≤3°.
Características y características
- Diseño completamente aislado, totalmente sellado y de bajo mantenimiento que garantiza una seguridad personal confiable
- Estructura compacta con un volumen de solo 1/3 a 1/5 de las subestaciones europeas equivalentes, caracterizada por su baja altura.
- El diseño modular y compartimentado evita la contaminación por aceite dentro del tanque del transformador
- La protección de rango completo con fusible dual en el lado de alto voltaje reduce significativamente los costos.
- Apto tanto para redes en anillo como para aplicaciones terminales; los cabezales de cable soportan la inserción/remoción de emergencia bajo una corriente de carga de hasta 200 A
- La carcasa de acero inoxidable proporciona aislamiento térmico y disipación de calor
- El lado de bajo voltaje incorpora protección electrónica contra pérdida de fase; desconecta rápidamente el interruptor principal de entrada al detectar un voltaje anormal del sistema.
- El interruptor de carga sumergido en aceite del lado de alto voltaje admite operación motorizada, sentando las bases para la automatización de la distribución.
- Utiliza transformadores de la serie S11 sumergidos en aceite o de mayor rendimiento, como los de la serie S13
Especificaciones técnicas
|
Artículo |
Unidad |
Parámetro |
|
Voltaje nominal |
kV |
10 / 0,4 (Alta tensión/Baja tensión) |
|
Voltaje Máximo de Operación Frecuencia Nominal Capacidad Nominal Resistencia al Voltaje de Potencia a 1 Minuto |
kV |
12 (Lado de Alto Voltaje) |
|
Hz |
50 |
|
|
kVA |
50-1600 |
|
|
kV |
42 |
|
|
Voltaje de impulso de rayo |
kV |
75 |
|
Método de enfriamiento |
|
Autocoolado por inmersión en aceite |
|
Capacidad de ruptura del fusible de respaldo de alto voltaje |
kA |
50 |
|
Capacidad de ruptura del fusible enchufable |
kA |
2.5 |
|
Temperatura Ambiente |
℃ |
-35~+40 |
|
Aumento permitido de la temperatura del bobinado |
℃ |
65 |
|
Regulación de Voltaje sin Carga |
|
±5% o ±2x2,5% |
|
Nivel de ruido |
dB |
50 |
|
Calificación de protección |
|
IP33 |
|
Artículo |
Unidad |
Interruptor de carga FKN12-12 |
Interruptor de carga al vacío FZN25-12 |
|
Voltaje nominal |
kV |
10 |
|
|
Voltaje Máximo de Operación |
kV |
12 |
|
|
Frecuencia Nominal |
Hz |
50 |
|
|
Corriente nominal |
A |
630 |
|
|
Capacidad de ruptura clasificada |
A |
630 |
|
|
Corriente de Estabilidad Térmica (RMS) |
kA/s |
20/2 |
20/4 |
|
Corriente de Estabilidad Dinámica |
kA |
50 |
50 |
|
Corriente de Cierre de Cortocircuito (Pico) |
kA |
50 |
50 |
|
Ciclos de Corte a Carga Completa |
Ciclos |
2000 |
10000 |
|
Vida Mecánica |
Ciclos |
2000 |
10000 |
|
Tensión de resistencia a la frecuencia de red (fase-fase y fase-tierra) |
kV |
42 |
42 |
|
Tensión de impulso de relámpago (fase a fase y fase a tierra) |
kV |
75 |
75 |
