Détails du produit
Aperçu
Les boîtes de combinaison photovoltaïques sont utilisées dans les systèmes de production d'énergie photovoltaïque pour réduire le nombre de câbles reliant les modules photovoltaïques aux onduleurs. Protégées par des fusibles photovoltaïques spécialisés, des disjoncteurs et des parafoudres, elles renforcent la fiabilité et facilitent l'entretien du système.
Les utilisateurs peuvent connecter un nombre déterminé de modules PV identiques en série pour former une chaîne, en fonction de la plage de tension d'entrée CC de l'onduleur. Plusieurs chaînes sont ensuite raccordées à la boîte de combinaison protégée contre les surtensions du réseau. La sortie est protégée par des parafoudres et des disjoncteurs, ce qui simplifie le raccordement aux onduleurs en aval.
Paramètres techniques clés
|
Article |
FLX-DC |
|
Paramètres électriques |
|
|
Tension CC du système |
250/500/750/1000/1500 |
|
Courant d'entrée par canal |
10 à 30 A |
|
Nombre de canaux d'entrée |
2 à 24 canaux |
|
Courant de commutation de sortie maximum |
20 A ~ 630 A |
|
Nombre de canaux de sortie |
1/2/3/4/5/6 |
|
Protection contre les surtensions |
|
|
Catégorie de test |
Protection à 11 pôles |
|
Courant de décharge nominal |
20kA |
|
Courant de décharge maximal |
40kA |
|
Niveau de protection contre la tension |
3.8kV |
|
Tension de fonctionnement continue maximale |
1500V |
|
Configuration de pôle |
2P, 3P, 4P |
|
Caractéristiques structurelles |
Modules plug-in |
|
Système |
Classification |
|
Classe de protection |
IP65 |
|
Commutateur de sortie |
Disjoncteur CC (Standard) / Sectionneur rotatif CC (en option) |
|
Connecteur MC4/Étanche |
Facultatif |
|
Fusible PV DC |
Standard |
|
Protecteur contre les surtensions PV DC |
Standard |
|
Module de surveillance |
Facultatif |
|
Diode anti-retour |
Facultatif |
|
Matériau d'enclosure |
Acier laminé à froid avec revêtement en poudre, Acier inoxydable, Fibre de verre (SMC), Boîtier en plastique (ABS) |
|
Méthode de montage |
Wall-mounted |
|
Température de fonctionnement |
-25°C à +55°C |
|
Altitude |
2000 m |
|
Humidité relative admissible |
0 à 95 %, sans condensation |
Caractéristiques principales
- Le corps du cabinet est fabriqué en tôle d'acier galvanisée à chaud par trempage, assurant une structure sûre et fiable dotée d'une résistance mécanique suffisante. Cela garantit l'absence de vibrations ou de déformations lors de l'installation ou du fonctionnement des composants.
- Avec un indice de protection IP65, il offre une résistance à l'eau, à la poussière, à la rouille et aux embruns salins, répondant ainsi aux exigences d'installation en extérieur. Il peut connecter simultanément jusqu'à 24阵es photovoltaïques.
- Les bornes positive et négative de chaque chaîne PV sont protégées par des fusibles PV spécifiques. Les socles de fusibles et les fusibles sont assortis pour une utilisation optimale, ce qui réduit les coûts d'entretien à long terme pour les propriétaires et protège efficacement le personnel d'entretien.
- La barre omnibus de sortie CC est équipée d'appareils dédiés de protection contre les surtensions photovoltaïques. Elle offre une protection robuste contre les surtensions pour les connexions positif-masse, négatif-masse et positif-négatif.
- La boîte de combinaison intègre une unité de surveillance intelligente modulaire qui détecte le courant, la tension de sortie, la température du boîtier, l'état du parafoudre et l'état du disjoncteur pour chaque chaîne de modules ;
- L'unité de surveillance intelligente dispose d'un affichage numérique capable d'afficher directement sur l'appareil l'intensité, la tension, la puissance, la température, l'adresse du dispositif et l'ID du dispositif ; L'ensemble de l'unité de surveillance intelligente de la boîte de combinaison modulaire consomme moins de 4 W avec une précision de mesure de 0,5 %.
- Prend en charge plusieurs méthodes de transmission de données à distance, offrant des interfaces RS485 et ZigBee sans fil. Les ports de communication intègrent une protection intégrée contre les surtensions afin de sécuriser les interfaces des appareils.

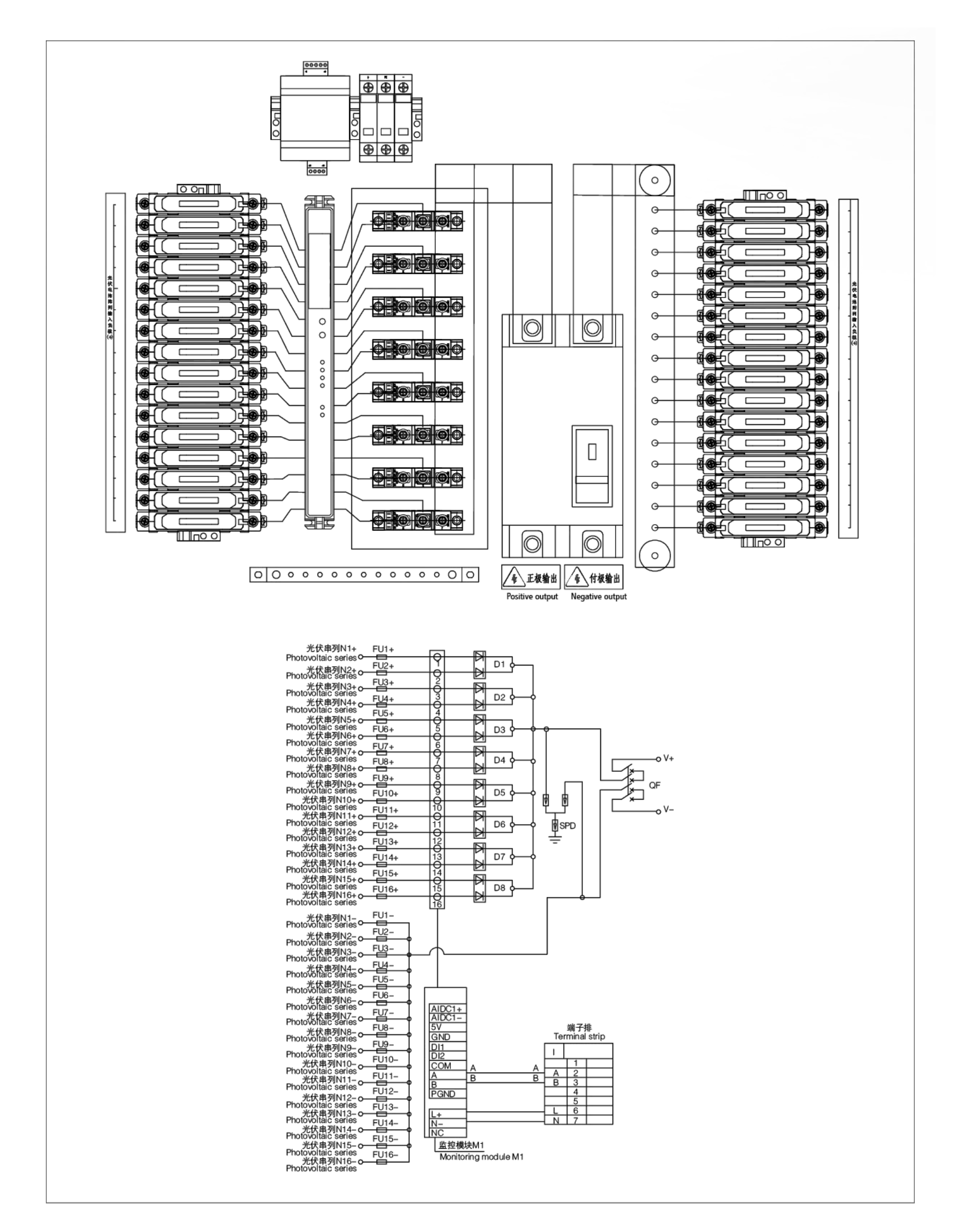

Schéma de câblage et schéma de disposition de la boîte de combinaison DC
