Poste préfabriqué FB (Style américain)
Détails du produit
Aperçu
Ce produit intègre des technologies internationales de pointe tout en s'adaptant aux conditions locales. L'ensemble de l'appareil présente des dimensions compactes, une installation et un entretien simplifiés, un faible niveau sonore, des pertes minimales, une conception antivol, une robuste capacité de surcharge ainsi qu'une protection complète. Il convient notamment aux nouvelles communautés résidentielles, aux ceintures vertes, aux parcs, aux gares, aux hôtels, aux sites de construction, aux aéroports et à d'autres lieux similaires.
La sous-station préfabriquée de type boîte (style américain) de FB est adaptée aux réseaux électriques en anneau de 10 kV, aux alimentations à double source ou aux systèmes d'alimentation terminale, et constitue un dispositif destiné à la transformation, au comptage, au contrôle de compensation ainsi qu'à la protection de l'énergie électrique.
Ce produit est conforme aux normes suivantes : GB/T17467-1998 « Postes préfabriquées haute et basse tension » ; DL/T537-93 « Conditions techniques pour la commande de postes sous-stationnaires type coffret 6-35 kV ».

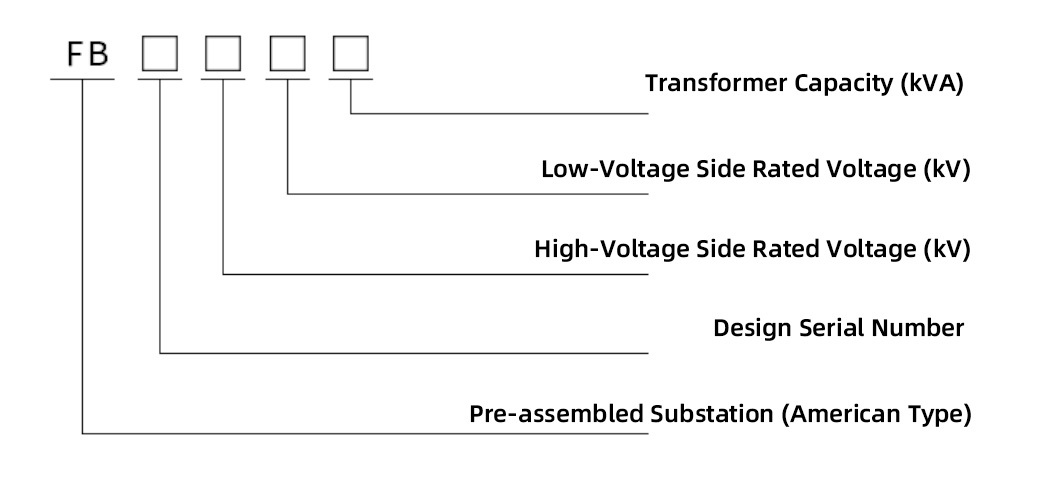

Signification du modèle
Conditions de fonctionnement
- Altitude : Ne dépassant pas 1000 mètres
- Température ambiante : -35℃ à +40℃
- Humidité relative : Moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 %
- Lieu d'installation : Zones exemptes de risques d'incendie, d'explosion, de gaz corrosifs, dotées d'une ventilation adéquate ; inclinaison du sol ≤3°.
Caractéristiques et spécificités
- Conception entièrement isolée, entièrement étanche et à faible entretien garantissant une sécurité personnelle fiable
- Structure compacte dont le volume représente seulement 1/3 à 1/5 des sous-stations européennes équivalentes, présentant une faible hauteur.
- La conception modulaire à compartiments empêche la contamination par l'huile à l'intérieur du réservoir du transformateur
- La protection à double fusible sur toute la gamme côté haute tension réduit considérablement les coûts.
- Convient aussi bien aux réseaux en anneau qu'aux applications terminales ; les embouts de câble supportent l'insertion/suppression d'urgence sous une charge de courant jusqu'à 200 A.
- L'enceinte en acier inoxydable offre une isolation thermique et une dissipation de la chaleur
- Le côté basse tension intègre une protection électronique contre la perte de phase ; il déclenche rapidement le disjoncteur principal d'entrée en cas de détection d'une tension système anormale.
- Le sectionneur à huile côté haute tension supporte un fonctionnement motorisé, posant ainsi les bases de l'automatisation de la distribution.
- Utilise des transformateurs de la série S11 à immersion d'huile ou de la série S13 à performances supérieures
Spécifications techniques
|
Article |
Unité |
Paramètre |
|
Tension nominale |
kV |
10 / 0,4 (Haute Tension / Basse Tension) |
|
Tension de fonctionnement maximale Fréquence nominale Capacité nominale Résistance à la tension de puissance industrielle pendant 1 minute |
kV |
12 (Côté Haute Tension) |
|
Hz |
50 |
|
|
kVA |
50-1600 |
|
|
kV |
42 |
|
|
Tension d'impulsion de foudre |
kV |
75 |
|
Méthode de refroidissement |
|
Auto-refroidi à l'huile |
|
Capacité de rupture du fusible de secours haute tension |
kA |
50 |
|
Capacité de rupture du fusible enfichable |
kA |
2.5 |
|
Température ambiante |
℃ |
-35 à +40 |
|
Augmentation admissible de la température de la bobine |
℃ |
65 |
|
Régulation de la tension à vide |
|
±5 % ou ±2 × 2,5 % |
|
Niveau de bruit |
dB |
50 |
|
Classe de protection |
|
IP33 |
|
Article |
Unité |
Interrupteur de charge FKN12-12 |
Interrupteur de charge sous vide FZN25-12 |
|
Tension nominale |
kV |
10 |
|
|
Tension de fonctionnement maximale |
kV |
12 |
|
|
Fréquence nominale |
Hz |
50 |
|
|
Courant nominal |
A |
630 |
|
|
Capacité de rupture nominale |
A |
630 |
|
|
Courant de stabilité thermique (RMS) |
kA/s |
20/2 |
20/4 |
|
Courant de stabilité dynamique |
kA |
50 |
50 |
|
Courant de fermeture en court-circuit (crête) |
kA |
50 |
50 |
|
Cycles de rupture à pleine charge |
Cycles |
2000 |
10000 |
|
Vie mécanique |
Cycles |
2000 |
10000 |
|
Tension de tenue à la fréquence du réseau (phase à phase et phase à terre) |
kV |
42 |
42 |
|
Tension d'impulsion de foudre (phase à phase et phase à terre) |
kV |
75 |
75 |
