Visão geral
Caixas combinadoras fotovoltaicas são utilizadas em sistemas de geração de energia fotovoltaica para reduzir o número de cabos que conectam módulos fotovoltaicos aos inversores. Protegidas por fusíveis fotovoltaicos especializados, disjuntores e descarregadores de surtos, elas aumentam a confiabilidade e facilitam a manutenção do sistema.
Os usuários podem conectar um número específico de módulos PV idênticos em série para formar uma string, com base na faixa de tensão de entrada DC do inversor. Várias strings são então conectadas à caixa combinadora protegida contra surtos do array. A saída é protegida por descarregadores de surto e disjuntores, simplificando a conexão aos inversores downstream.
Parâmetros Técnicos Principais
|
Item |
FLX-DC |
|
Parâmetros Elétricos |
|
|
Tensão DC do Sistema |
250/500/750/1000/1500 |
|
Corrente de Entrada por Canal |
10A~30A |
|
Número de Canais de Entrada |
2 a 24 canais |
|
Corrente de Comutação Máxima de Saída |
20A~630A |
|
Número de Canais de Saída |
1/2/3/4/5/6 |
|
Proteção contra Surto |
|
|
Categoria de Teste |
Proteção de 11 polos |
|
Corrente de Descarga Nominal |
20kA |
|
Corrente de Descarga Máxima |
40kA |
|
Nível de Proteção de Tensão |
3.8kV |
|
Tensão Máxima de Operação Contínua |
1500V |
|
Configuração de Pólo |
2P, 3P, 4P |
|
Características Estruturais |
Módulos de Plug-in |
|
Sistema |
Classificação |
|
Classificação de Proteção |
IP65 |
|
Interruptor de Saída |
Disjuntor DC (Padrão)/Seccionador Rotativo DC (Opcional) |
|
Conector MC4/À prova d'água |
Opcional |
|
Fusível PV DC |
Padrão |
|
Protetor contra Surto PV DC |
Padrão |
|
Módulo de Monitoramento |
Opcional |
|
Diodo Anti-Reversão |
Opcional |
|
Material de Vedação |
Aço laminado a frio com revestimento em pó, Aço inoxidável, Fibra de vidro (SMC), Caixa de plástico (ABS) |
|
Método de Montagem |
Wall-mounted |
|
Temperatura de Operação |
-25°C a +55°C |
|
Altitude |
2000 m |
|
Umidade Relativa Permissível |
0~95%, sem condensação |
Principais Recursos
- O corpo do gabinete é construído em chapa de aço galvanizada a fogo, garantindo uma estrutura segura e confiável com resistência mecânica suficiente. Isso garante que não haja trepidação ou deformação durante a instalação ou operação dos componentes.
- Com classificação de proteção IP65, oferece resistência à água, poeira, ferrugem e névoa salina, atendendo aos requisitos de instalação ao ar livre. Ele pode conectar simultaneamente até 24 arrays fotovoltaicos.
- Os terminais positivo e negativo de cada string FV são protegidos por fusíveis FV dedicados. As bases dos fusíveis e os fusíveis são compatíveis para uso, reduzindo os custos de manutenção a longo prazo para os proprietários e protegendo eficazmente o pessoal de manutenção.
- A barramento de saída DC está equipado com descarregadores de surto PV dedicados. Ele fornece uma proteção robusta contra surtos para conexões positivo-terra, negativo-terra e positivo-negativo.
- A caixa combinadora incorpora uma unidade modular de monitoramento inteligente que detecta a corrente, a tensão de saída, a temperatura do invólucro, o estado do para-raios e o estado do disjuntor para cada string de módulos;
- A unidade de monitoramento inteligente possui um display digital capaz de mostrar diretamente na unidade a corrente, a tensão, a potência, a temperatura, o endereço do dispositivo e o ID do dispositivo; A unidade de monitoramento inteligente da caixa combinadora modular inteira consome menos de 4 W de energia, com uma precisão de medição de 0,5%.
- Suporta múltiplos métodos de transmissão remota de dados, fornecendo interfaces RS485 e ZigBee sem fio. As portas de comunicação incorporam proteção integrada contra surtos para garantir as interfaces do dispositivo.

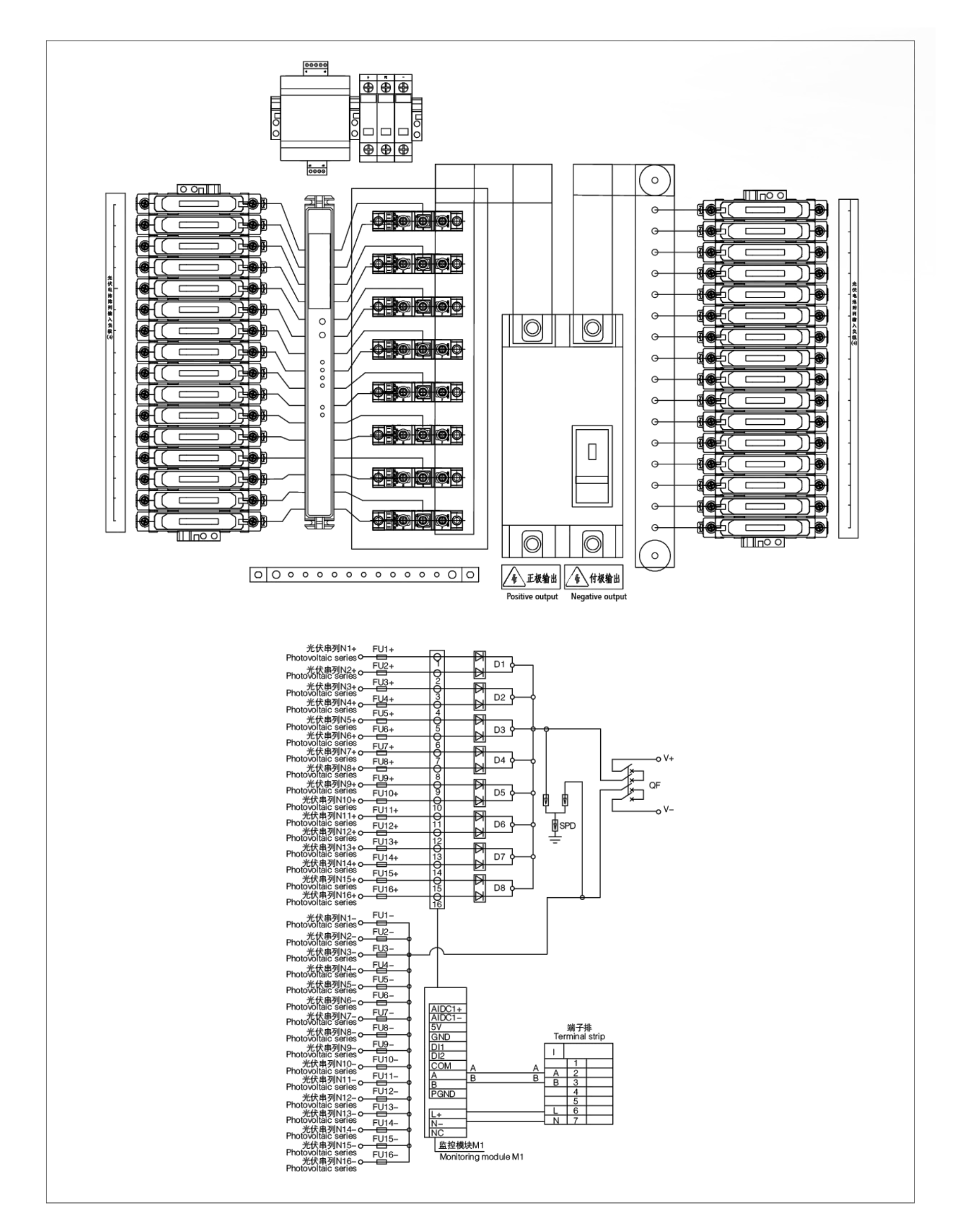

Diagrama de Fiação e Diagrama de Layout da Caixa Combinadora DC
