Subestação Pré-Fabricada FB (Estilo Americano)
Detalhes do Produto
Visão Geral
Este produto incorpora tecnologias internacionais avançadas, ao mesmo tempo em que se adapta às condições domésticas. A unidade inteira apresenta dimensões compactas, instalação e manutenção simplificadas, baixo ruído, perdas mínimas, design antifurto, robusta capacidade de sobrecarga e proteção abrangente. É adequado para novas comunidades residenciais, cinturões verdes, parques, estações, hotéis, locais de construção, aeroportos e locais semelhantes.
A Subestação Tipo Caixa Pré-fabricada FB (Estilo Americano) é adequada para sistemas de fornecimento de energia em rede anelada de 10 kV, fornecimento de energia com fonte dupla ou sistemas de fornecimento de energia terminal, atuando como dispositivo para transformação de energia, medição, controle de compensação e proteção.
Este produto está em conformidade com as seguintes normas: GB/T17467-1998 "Subestações Pré-fabricadas de Alta e Baixa Tensão"; DL/T537-93 "Condições Técnicas para Encomenda de Subestações Tipo Caixa 6-35kV".

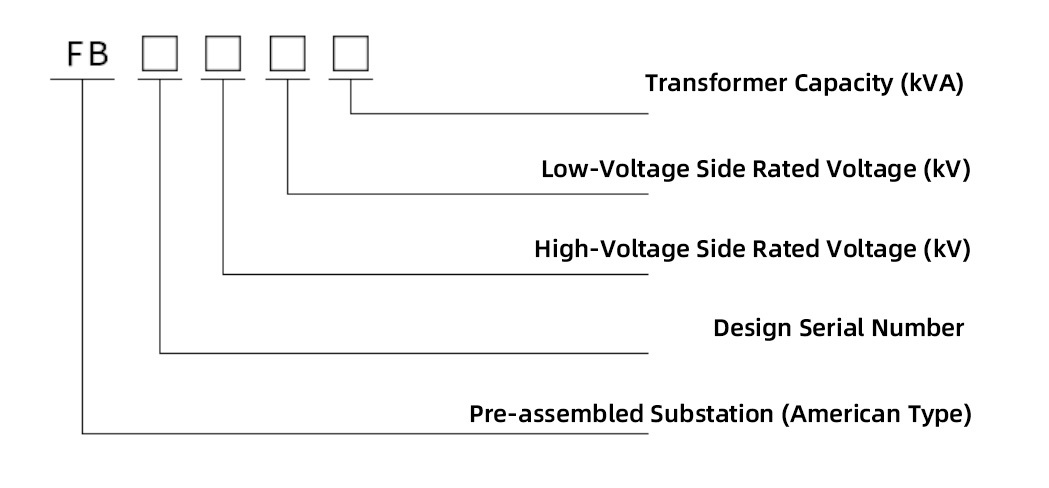

Significado do Modelo
Condições de Operação
- Altitude: Não excedendo 1000 m
- Temperatura Ambiente: -35℃ a +40℃
- Umidade relativa: média diária ≤95%, média mensal ≤90%
- Local de instalação: Áreas livres de risco de incêndio, explosão, gases corrosivos, com ventilação adequada; inclinação do solo ≤3°.
Características e Características
- Design totalmente isolado, totalmente selado e de baixa manutenção, garantindo segurança pessoal confiável
- Estrutura compacta com volume de apenas 1/3 a 1/5 das subestações europeias equivalentes, apresentando baixa altura
- O design modular e compartimentado evita a contaminação do óleo dentro do tanque do transformador
- A proteção de faixa completa com fusível duplo no lado de alta tensão reduz significativamente os custos
- Adequado tanto para redes em anel quanto para aplicações terminais; as cabeças de cabo suportam inserção/remoção de emergência sob corrente de carga de até 200A
- O invólucro de aço inoxidável oferece isolamento térmico e dissipação de calor
- O lado de baixa tensão incorpora proteção eletrônica contra perda de fase; desliga rapidamente o disjuntor principal de entrada ao detectar uma tensão anormal no sistema
- O interruptor de carga imerso em óleo do lado de alta tensão suporta operação motorizada, estabelecendo a base para a automação da distribuição
- Utiliza transformadores da série S11 imersos em óleo ou da série S13 de desempenho superior
Especificações Técnicas
|
Item |
Unidade |
Parâmetro |
|
Tensão Nominal |
kV |
10/0,4 (Alta Tensão/Baixa Tensão) |
|
Tensão Operacional Máxima Frequência Nominal Capacidade Nominal Resistência à Tensão de Alimentação por 1 Minuto |
kV |
12 (Lado de Alta Tensão) |
|
Hz |
50 |
|
|
kVA |
50-1600 |
|
|
kV |
42 |
|
|
Tensão de impulso de raios |
kV |
75 |
|
Método de resfriamento |
|
Auto-refrigerado imerso em óleo |
|
Capacidade de ruptura do fusível de backup de alta tensão |
kA |
50 |
|
Capacidade de Quebra do Fusível de Plug-in |
kA |
2.5 |
|
Temperatura Ambiente |
℃ |
-35 a +40 |
|
Aumento Permitido da Temperatura da Bobina |
℃ |
65 |
|
Regulação de Tensão Sem Carga |
|
±5% ou ±2x2,5% |
|
Nível de Ruído |
dB |
50 |
|
Classificação de Proteção |
|
IP33 |
|
Item |
Unidade |
Chave de Carga FKN12-12 |
Chave de Carga a Vácuo FZN25-12 |
|
Tensão Nominal |
kV |
10 |
|
|
Tensão Máxima de Operação |
kV |
12 |
|
|
Frequência Nominal |
Hz |
50 |
|
|
Corrente Nominal |
A |
630 |
|
|
Capacidade Máxima de Quebra |
A |
630 |
|
|
Corrente de Estabilidade Térmica (RMS) |
kA/s |
20/2 |
20/4 |
|
Corrente de Estabilidade Dinâmica |
kA |
50 |
50 |
|
Corrente de Fechamento de Curto-Circuito (Pico) |
kA |
50 |
50 |
|
Ciclos de Quebra em Carga Total |
Ciclos |
2000 |
10000 |
|
Vida Mecânica |
Ciclos |
2000 |
10000 |
|
Tensão de Resistência à Frequência de Alimentação (Fase-Fase e Fase-Terra) |
kV |
42 |
42 |
|
Tensão de impulso de raios (fase-fase e fase-terra) |
kV |
75 |
75 |
