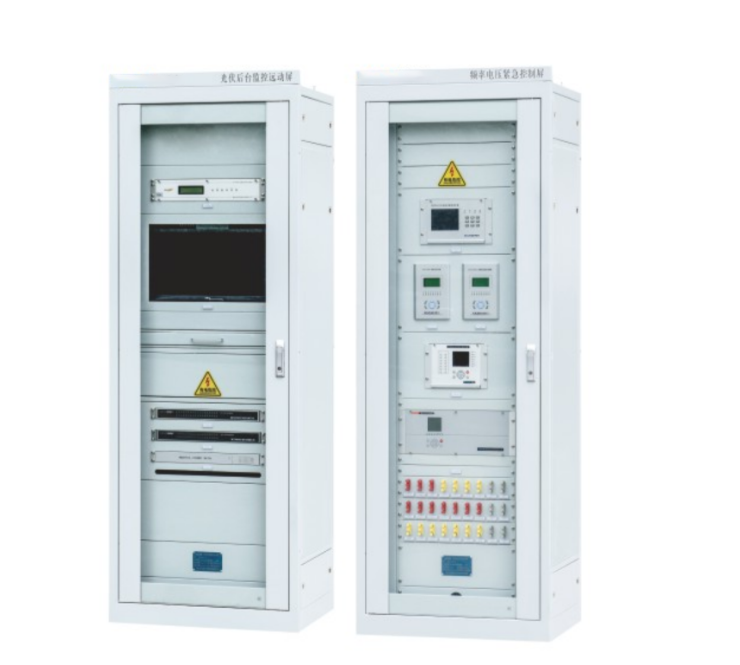

Armario de pantalla KP1
Detalles del producto
Introducción del producto
Descripción general: Diseñados con diversas configuraciones y apariencias para satisfacer requisitos variados, estos paneles se utilizan principalmente en centrales eléctricas, subestaciones, estaciones de energía fotovoltaica y diversas aplicaciones de equipos secundarios de automatización de energía.
Configuración
- Panel de Comunicación FDP-2200T: Servidor de control remoto, unidad de gestión de comunicaciones, convertidor de protocolo, conmutador Ethernet industrial, etc.
- Panel Integrado FDP-2200B: Dispositivos de protección basados en microprocesador, dispositivos de monitoreo en línea de la calidad de la energía, etc.
- Panel de medidor de electricidad FDP-2200: Medidores de electricidad, terminales de adquisición de energía eléctrica, etc.
Funciones Primarias
Los paneles de comunicación facilitan la comunicación remota y local, así como la adquisición de datos. Los paneles integrados monitorean y protegen el equipo principal dentro de la estación, al tiempo que proporcionan soporte de datos para la adquisición de comunicación. Los paneles del medidor de electricidad recopilan y analizan datos sobre la energía eléctrica.

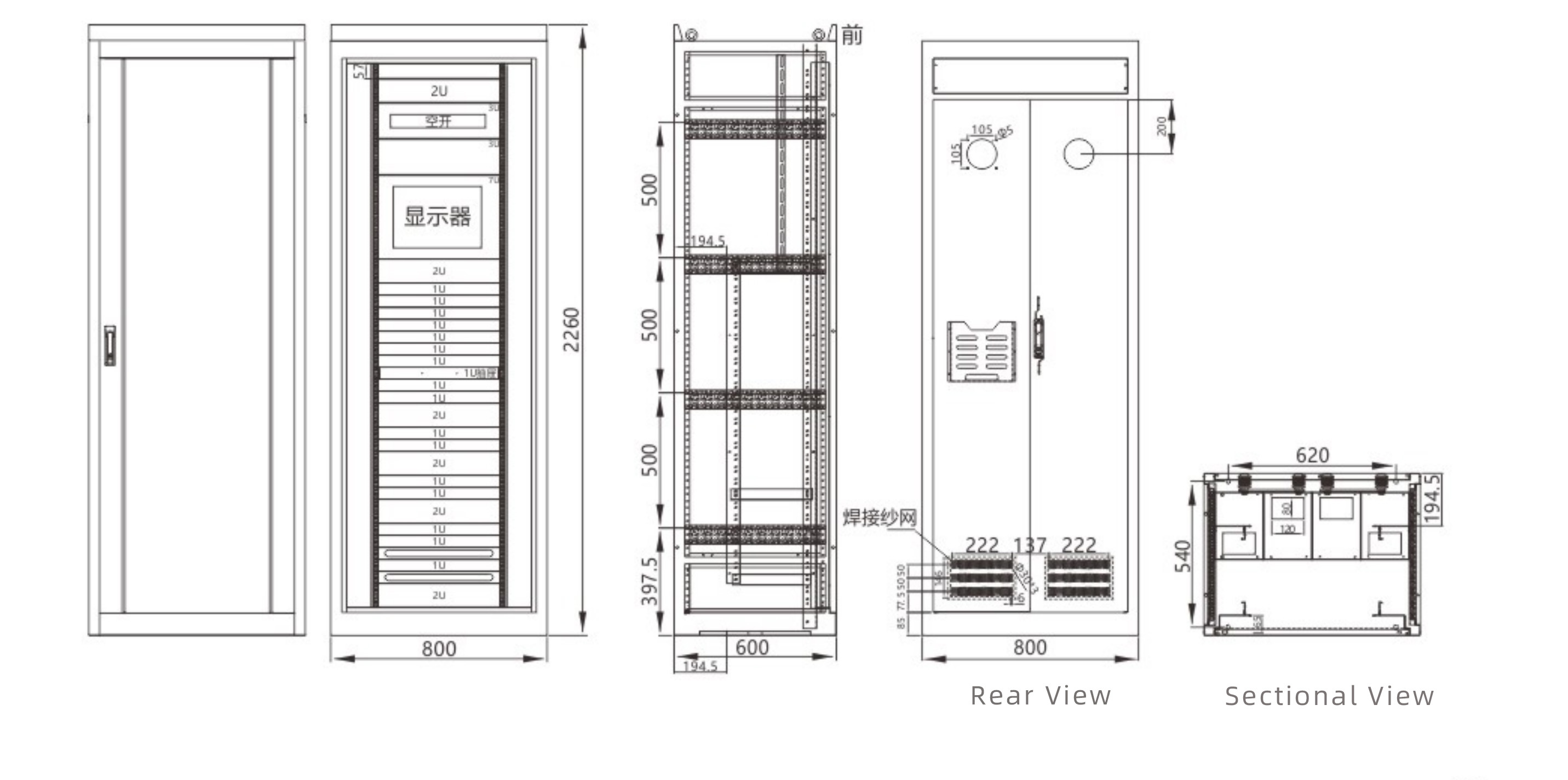

Dibujo de dimensiones
Soluciones Técnicas y Configuraciones de Productos Típicas
|
Número de serie |
Nombre del equipo principal |
Configuración básica |
Modelo |
Observaciones |
|
1 |
Pantalla del sistema de monitoreo |
|
|
|
|
1 |
Pantalla del sistema de monitoreo del backend |
Incluye monitoreo de host/monitor/altavoces y diversas configuraciones de software, etc. |
Sistema de Monitoreo FDP-2200 |
|
|
2 |
Pantalla del Sistema de Monitoreo de Cinco Prevenciones |
Incluye un conjunto del software de Cinco-Prevención, cerraduras, etc. |
Sistema de Cinco-Prevención FDP-2200 |
|
|
2 |
Panel de Control |
|
|
|
|
1 |
Panel de Comunicación de Telemetría |
Incluye dispositivo de telemetría, dispositivo de interfaz inteligente, dispositivo de sincronización horaria, etc. |
KZTX-9001\KZTX-9002 |
|
|
2 |
Panel de Medición y Control Común |
Incluye dispositivos comunes de medición y control, dispositivos de monitoreo de calidad de energía, conmutadores de red, etc. |
KZB-9662\KZDN-612A |
|
|
3 |
Panel de Medición de Fasores Sincronizados |
Incluye dispositivo de medición y control de fasores, etc. |
Opcional |
|
|
4 |
Panel de Protección de Barras Colectoras |
Incluye dispositivo de protección de barras colectoras, etc. |
Opcional |
|
|
5 |
Panel de Dispositivo Automático de Seguridad |
Incluye dispositivo de desacoplamiento frecuencia-tensión, dispositivo de protección contra el efecto isla, etc. |
KZB-7000GS\KZB-7000G |
|
|
6 |
Panel de Pronóstico de Potencia Óptica |
Incluye servicios de pronóstico de potencia óptica, dispositivos de aislamiento inverso, etc. |
Opcional |
|
|
7 |
Panel de Control de Potencia Activa/Reactiva |
Incluye sistema AGC/AVC y firewall, entre otros. |
Opcional |
|
|
8 |
Panel de Registro de Fallos |
Incluye dispositivo de registro de fallas, etc. |
Opcional |
|
|
Tres |
Panel de Fuente de Alimentación |
|
|
|
|
1 |
Panel de Entrada de CA con Fuente de Alimentación Dual |
Incluye ATS y medidor de electricidad de Clase 0,5 |
|
|
|
2 |
Panel de alimentación AC |
Incluye interruptores alimentadores, etc. |
|
|
|
3 |
Panel de Carga DC |
Basado en configuración específica |
|
|
|
4 |
Panel de alimentación DC |
Incluye interruptores alimentadores, etc. |
|
|
|
5 |
Panel de Batería |
80AH/100AH |
|
|
|
6 |
Panel de Alimentación UPS |
3KVA |
|
|
|
Cuatro |
Panel de Comunicación |
|
|
|
|
1 |
Panel de la Red de Datos de Envío |
Ruteros de acceso, conmutadores de acceso, dispositivos verticales de autenticación por cifrado, cortafuegos de hardware, equipos de detección de intrusiones IDS, etc. |
Opcional |
|
|
2 |
Gabinete de Comunicación de Red |
Equipo SDH, equipo PCM, etc. |
Opcional |
|
|
3 |
Panel de Marco de Distribución Integrado |
Configure el ODF correspondiente, etc. |
Opcional |
|
|
4 |
Terminal de Adquisición de Energía Eléctrica |
Instalado dentro del gabinete del panel de medición |
Opcional |
|
|
5 |
Instalación distribuida |
|
|
|
|
1 |
Dispositivo de protección y monitoreo diferencial de fibra óptica |
Configurado según las especificaciones del proyecto |
Opcional |
|
|
2 |
Dispositivo de Protección y Control de Línea |
Configurado según los requisitos del proyecto |
KZB-7000L |
|
|
3 |
Dispositivo de Protección y Control SVG |
Configurado según los requisitos del proyecto |
KZB-7000C |
|
|
4 |
Dispositivo de Protección y Control para Transformadores de Servicio de Estación |
Configurado según los requisitos del proyecto |
KZB-7000T |
|
|
5 |
Dispositivo de Monitoreo de Calidad de Energía |
Configurado según los requisitos del proyecto |
KZDN-612A |
|
|
6 |
Medidor Inteligente de Electricidad |
Configurado según los requisitos del proyecto |
Opcional |
|
|
Seis |
Área de Planta Fotovoltaica |
|
|
|
|
1 |
Dispositivo de Monitoreo y Control para Transformadores Tipo Caja |
Configurado según las especificaciones del proyecto |
KZB-9666 |
|
|
Siete |
Vigilancia por video |
|
|
|
|
1 |
Sistema de Videovigilancia |
Incluye cámaras, servidores de video, monitores, etc. |
Opcional |
|
|
Ocho |
Sistema de Alarma de Incendios |
|
|
|
|
1 |
Sistema de Alarma de Incendios |
Incluye detectores de humo, puntos de llamada manuales, alarmas sonoras/visuales, panel de control de alarma contra incendios, etc. |
Opcional |
|
