Gabinete de Ecrã KP1
Detalhes do Produto
Introdução ao Produto

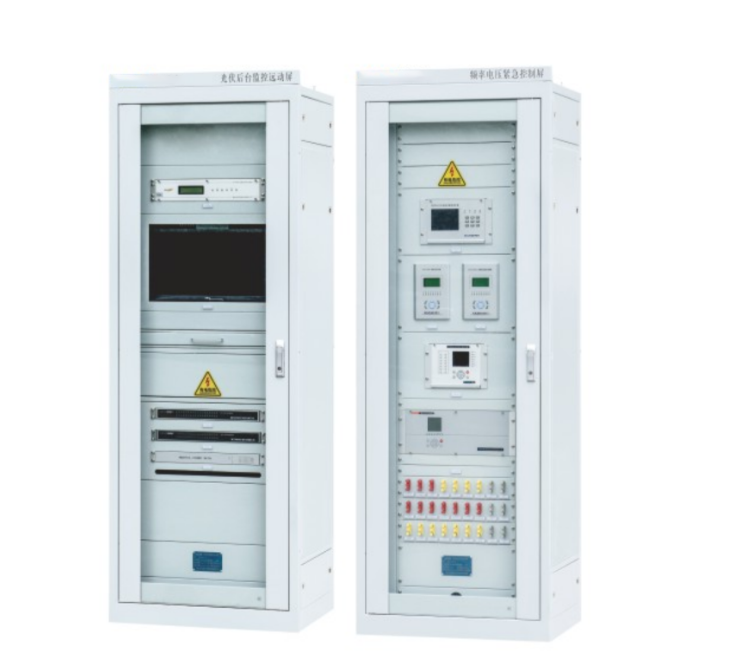

Visão geral: Projetados com configurações e aparências variadas para atender a requisitos diversos, esses painéis são utilizados principalmente em usinas de energia, subestações, centrais de energia fotovoltaica e diversas aplicações de equipamentos secundários de automação de energia.
Configuração
- Painel de Comunicação FDP-2200T: servidor de controle remoto, unidade de gerenciamento de comunicação, conversor de protocolo, switch Ethernet industrial, etc.
- Painel Integrado FDP-2200B: Dispositivos de proteção baseados em microprocessador, dispositivos de monitoramento online da qualidade da energia, etc.
- Painel do Medidor de Energia Elétrica FDP-2200: Medidores de energia elétrica, terminais de aquisição de energia, etc.
Funções Primárias
Painéis de comunicação facilitam a comunicação remota e local, bem como a aquisição de dados. Painéis integrados monitoram e protegem o equipamento principal dentro da estação, ao mesmo tempo em que fornecem suporte de dados para a aquisição de comunicação. Painéis de medidores de eletricidade coletam e analisam dados de energia elétrica.

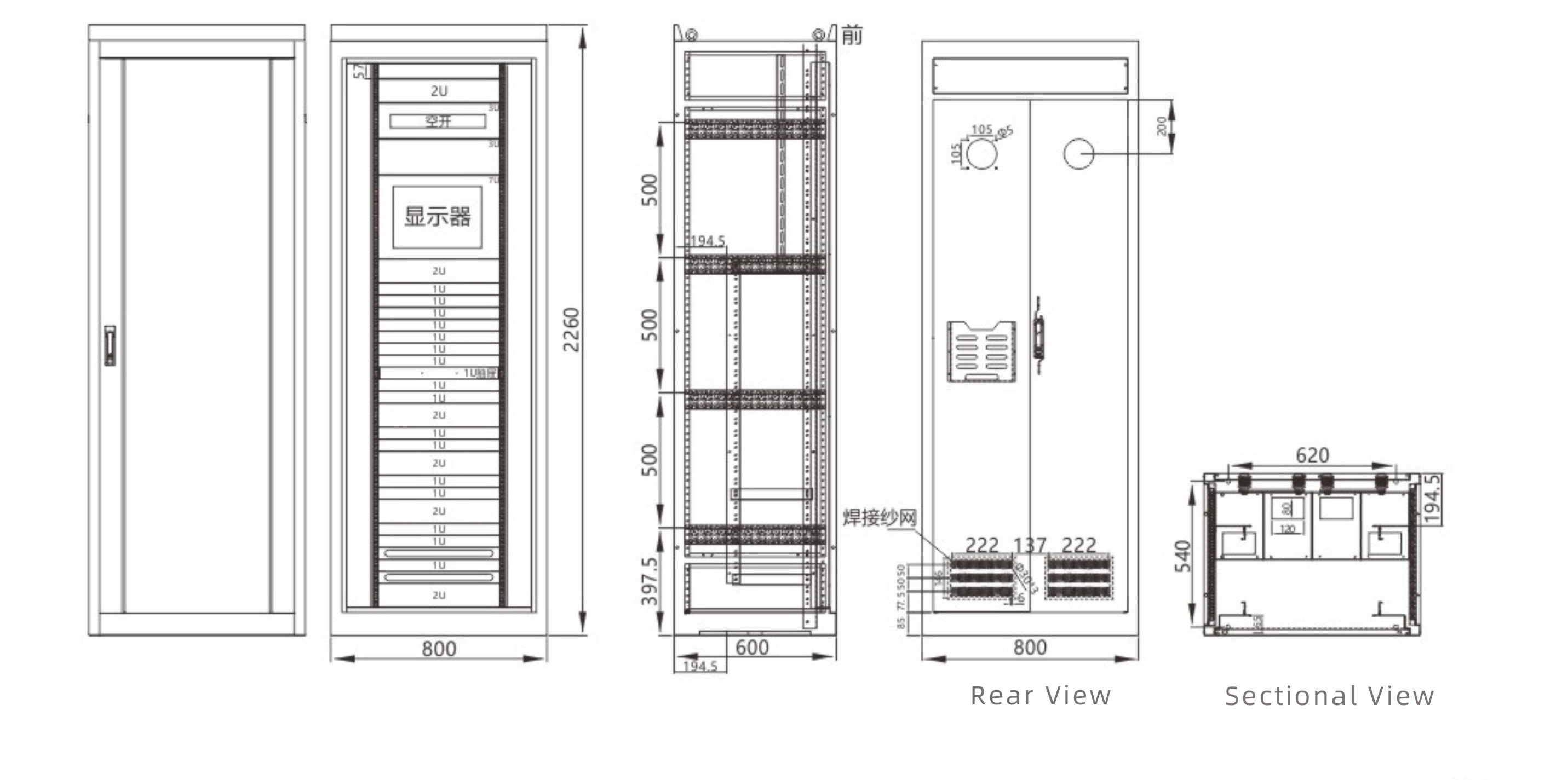

Desenho de Dimensionamento
Soluções Técnicas e Configurações de Produto Típicas
|
Nº de Série |
Nome do Equipamento Primário |
Configuração Básica |
Modelo |
Observações |
|
1 |
Tela do Sistema de Monitoramento |
|
|
|
|
1 |
Tela do Sistema de Monitoramento de Backend |
Inclui monitoramento de host/monitor/alto-falantes e várias configurações de software, etc. |
Sistema de Monitoramento FDP-2200 |
|
|
2 |
Tela do Sistema de Monitoramento de Cinco Prevenções |
Inclui um conjunto de software de Cinco-Prevenção, fechaduras, etc. |
Sistema de Cinco Prevenções FDP-2200 |
|
|
2 |
Painel de Controle |
|
|
|
|
1 |
Painel de Comunicação de Telemetria |
Inclui dispositivo de telemetria, dispositivo de interface inteligente, dispositivo de sincronização de tempo, etc. |
KZTX-9001\KZTX-9002 |
|
|
2 |
Painel Comum de Medição e Controle |
Inclui dispositivos comuns de medição e controle, dispositivos de monitoramento da qualidade da energia, switches de rede, etc. |
KZB-9662\KZDN-612A |
|
|
3 |
Painel de Medição de Fasores Sincronizados |
Inclui dispositivo de medição e controle fasorial, etc. |
Opcional |
|
|
4 |
Painel de Proteção de Barramento |
Inclui dispositivo de proteção de barramento, etc. |
Opcional |
|
|
5 |
Painel de Dispositivo Automático de Segurança |
Inclui dispositivo de desacoplamento frequência-tensão, dispositivo de proteção contra ilhamento, etc. |
KZB-7000GS\KZB-7000G |
|
|
6 |
Painel de Previsão de Potência Óptica |
Inclui serviços de previsão de potência óptica, dispositivos de isolamento reverso, etc. |
Opcional |
|
|
7 |
Painel de Controle de Potência Ativa/Reativa |
Inclui sistema AGC/AVC e firewall, etc. |
Opcional |
|
|
8 |
Painel de Registro de Falhas |
Inclui dispositivo de gravação de falhas, etc. |
Opcional |
|
|
Três |
Painel de Fonte de Alimentação |
|
|
|
|
1 |
Painel de Entrada AC com Fonte de Alimentação Dupla |
Inclui ATS e medidor de eletricidade Classe 0,5 |
|
|
|
2 |
Painel de Alimentação AC |
Inclui chaves de alimentação, etc. |
|
|
|
3 |
Painel de Carregamento DC |
Baseado na configuração específica |
|
|
|
4 |
Painel de Alimentação DC |
Inclui chaves de alimentação, etc. |
|
|
|
5 |
Painel de Bateria |
80AH/100AH |
|
|
|
6 |
Painel de Energia UPS |
3KVA |
|
|
|
Quatro |
Painel de Comunicação |
|
|
|
|
1 |
Painel da Rede de Dados de Despacho |
Roteadores de acesso, switches de acesso, dispositivos de autenticação com criptografia vertical, firewalls de hardware, equipamentos de detecção de intrusão IDS, etc. |
Opcional |
|
|
2 |
Armário de Comunicação de Rede |
Equipamentos SDH, equipamentos PCM, etc. |
Opcional |
|
|
3 |
Painel de Quadro de Distribuição Integrado |
Configure o ODF correspondente, etc. |
Opcional |
|
|
4 |
Terminal de Aquisição de Energia Elétrica |
Instalado dentro do gabinete do painel de medição |
Opcional |
|
|
5 |
Instalação distribuída |
|
|
|
|
1 |
Dispositivo de proteção e monitoramento diferencial de fibra óptica |
Configurado de acordo com as especificidades do projeto |
Opcional |
|
|
2 |
Dispositivo de Proteção e Controle de Linha |
Configurado de acordo com os requisitos do projeto |
KZB-7000L |
|
|
3 |
Dispositivo de Proteção e Controle SVG |
Configurado de acordo com os requisitos do projeto |
KZB-7000C |
|
|
4 |
Dispositivo de Proteção e Controle do Transformador de Serviço da Estação |
Configurado de acordo com os requisitos do projeto |
KZB-7000T |
|
|
5 |
Dispositivo de Monitoramento da Qualidade de Energia |
Configurado de acordo com os requisitos do projeto |
KZDN-612A |
|
|
6 |
Medidor Inteligente de Energia Elétrica |
Configurado de acordo com os requisitos do projeto |
Opcional |
|
|
Seis |
Área da Usina Fotovoltaica |
|
|
|
|
1 |
Dispositivo de Monitoramento e Controle de Transformador Tipo Caixa |
Configurado de acordo com as especificidades do projeto |
KZB-9666 |
|
|
Sete |
Videomonitoramento |
|
|
|
|
1 |
Sistema de Vigilância por Vídeo |
Inclui câmeras, servidores de vídeo, monitores, etc. |
Opcional |
|
|
Oito |
Sistema de Alarme de Incêndio |
|
|
|
|
1 |
Sistema de Alarme de Incêndio |
Inclui detectores de fumaça, pontos de acionamento manual, alarmes sonoros/visuais, painel de controle de alarme de incêndio, etc. |
Opcional |
|
